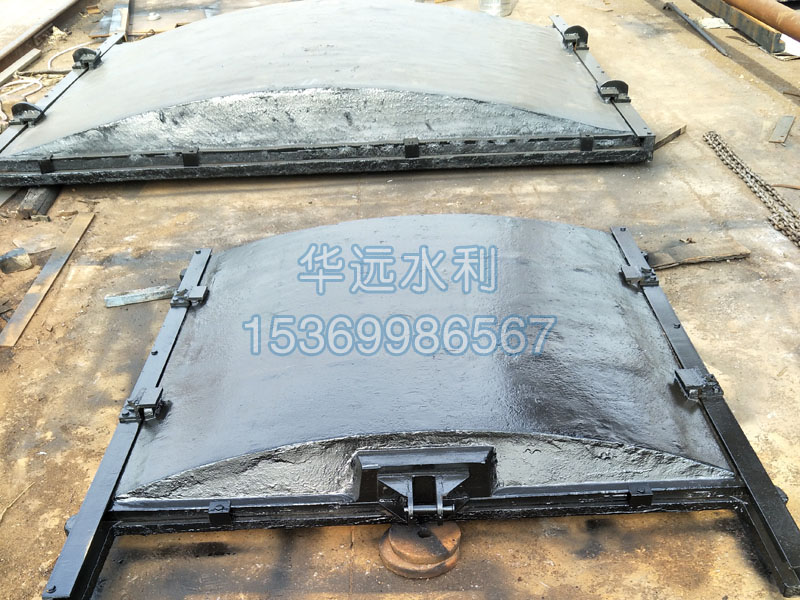

拱形铸铁方闸门

拱形铸铁方闸门
拱形铸铁方闸门
所属分类:闸门系列
发布日期:2018-12-18
浏览:
咨询电话:15369986567
分享此产品:


铸铁闸门组成:

  主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点,闸框、闸板全采用铸铁组成,其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便,闸板一般根据其大小或高度情况由上下几部分拼装组成。

  闸门按闸板形状的不同,分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。

  闸门按闸板结构的组合不同,分为整体式和组装式两大类。小规格的闸门一般制成整体式,但机械运输条件较差的施工安装点的闸门亦可制成组装式,以便于人工运输。中等规格以上的闸门一般均可制成组装式。

铸铁闸门结构设计:

  闸框是闸板的支承构件,也是闸板的运行滑道,由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中,将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重,其断面制成格构式,断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件,板面四周设铸铁边框梁,为提高闸板的强度,板面制成拱形,拱的圆心角按60度设计,以降低其所受的水压力。为便于制造、运输和安装,闸板可制成上下几部分,待到安装现场后再用螺栓连接组装成整体,连接处上下板设置法兰和筋板使其成为闸板的中间横梁,以提高闸板的纵向刚度,在宽度方向设置纵向筋板,以提高其横向刚度,同时起到纵梁的作用。
