液动下开式可调节出水旋转堰门

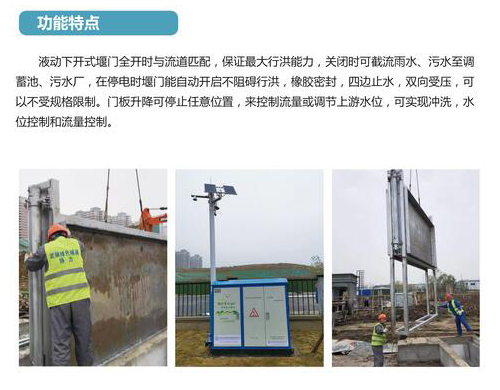

液动下开式可调节出水旋转堰门由固定边框、活动可调节堰门、液压驱动装置、前端液位计、后端液位计，控制系统等部分组成。堰门由液压系统驱动，能停留在行程范围内的任意位置。通过前端液位计，堰门可对闸前水位进行调节和流量控制；通过堰门的快速下降对下游管涵进行冲洗；通过后端液位计堰门能防止下游水回灌，从而起到防倒灌的功能。

（1） 具有调节闸前水位及流量的作用；
（2） 结构紧凑，闸门下开，不占用上部安装空间，不影响地面上景观；
（3） 开启后与底部齐平，不影响行洪；
（4） 边框堰门选用不锈钢制作，耐腐蚀性强，使用寿命长；
（5） 与液位计配合使用后，能随着下游水位上升而上升能起到防倒灌的作用；
（6） 堰板与堰框之间防间隙处容易被沉积物填塞，需要定期处理。

下开式可调节出水旋转堰门（液动 电动 气动 手动）一般装于池子上部，用来调节池内水位，例如曝气池配水井或某些出水口。
小型洞孔（B<2000）类，一般采用TY型铸铁直动式可调节堰门，其功能亦可实现完全关闭。
中大型洞孔（B<2000）类，一般可采用TYG型钢制直动式可调节堰门，且宜采用双吊点启闭。

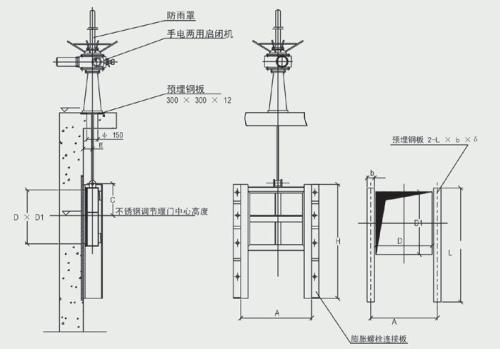

开口类（一般宽度大于2000，调节范围一般小于800，三边止水，且前后有操作空间的场合）宜选用TYX型旋转堰门，其安装结构分池内、池外两种，由于启闭机的固定需采用铰支式结构，故前后需一定操作空间。

液动旋转堰门 下开式可调节出水旋转堰门
